虚拟机网络桥接 & NAT

words: 1.6k views: time: 5min

vmware版本：14.1.1
ubuntu版本：16.0.4
centos版本：7.9

桥接与NAT区别

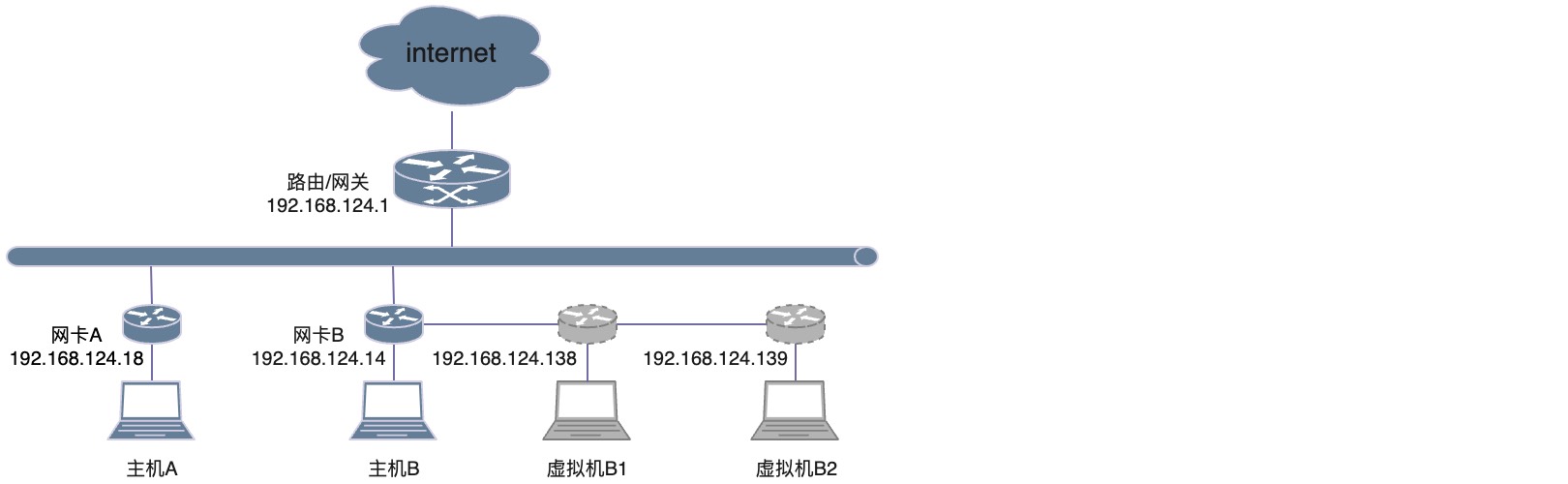

桥接模式(bridged):

在桥接模式下，vmware虚拟出来的虚拟机就像是局域网中的一台独立主机，此时虚拟机与host机在网络关系上处于对等的地位，它可以访问网内任何一台机器。主机网卡和虚拟网卡的IP地址处于同一个网段，子网掩码、网关、DNS等参数都相同。

这种方式是直接将虚拟机桥接到一个物理网卡上，此时虚拟机和host机同时使用真实网卡工作，通过真实网卡发送数据。如果虚拟机发送数据给host机，那么数据流是：虚拟机->真实网卡->路由器->真实网卡->host机。
这样一个数据是经过网卡在路由器上面绕了一圈又回到了网卡。所以桥接必须经过真实网卡和路由器，这也是为什么当你的电脑没有连接有线网或者Wifi时，host机无法与虚拟机进行交互的原因，即便看起来两者很近也不行。

NAT模式:

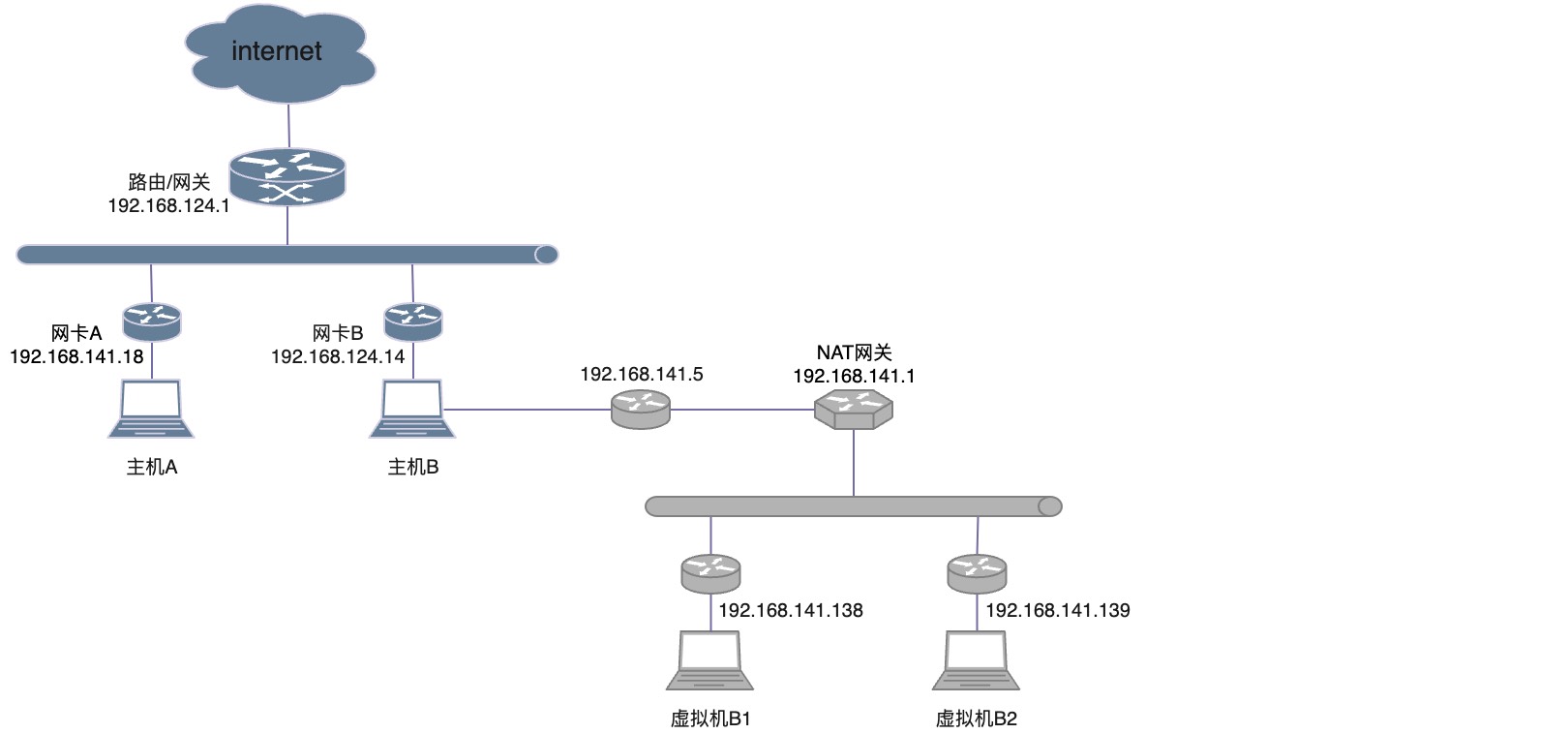

NAT模式实际虚拟了一个网卡出来，虚拟机连接这个虚拟网卡，每次访问和交互都通过这个虚拟网卡交换数据。如果虚拟机发送数据给host机，那么数据流是：虚拟机->虚拟网卡->host机，不用再经过真实网卡。如果虚拟机访问外网，则数据流是：虚拟机->虚拟网卡->host机->真实网卡->路由器->外网。

在NAT模式中，虚拟机不需要与真实网卡处于同一个网络，这种模式的优势是虚拟系统接入互联网非常简单，你不需要进行任何其他的配置，只需要host机器能访问互联网即可。但是反之如果虚拟机要提供服务，并想从外网访问，就需要对NAT网关进行设置，因为对于网络中的其它机子来说，它们只能看到host机，所以需要将虚拟机提供的服务端口映射到host机的端口上。

一般如果是在自己电脑上（比如出差）提供类似Gitlab这种团队协作的公共服务时，我们会使用NAT模式，这样当host机在不同网断之间切换时对虚拟机没有任何影响，别人只要能访问你主机就行。而如果是将虚拟机作为服务器来安装各种程序对外提供服务，则应该用桥接模式，不然每次安装一个服务，都需要配置端口映射，而且端口一旦变化链路就是失效，会很麻烦。

vmware设置桥接模式

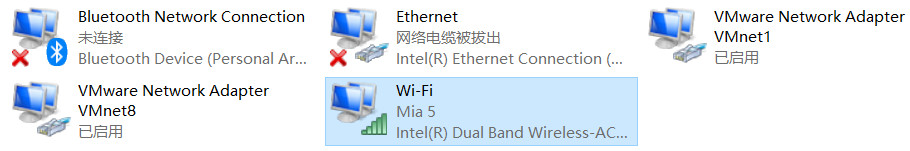

打开宿主机的网络设置，看到有如下网卡，其中只有Wi-Fi是连网的

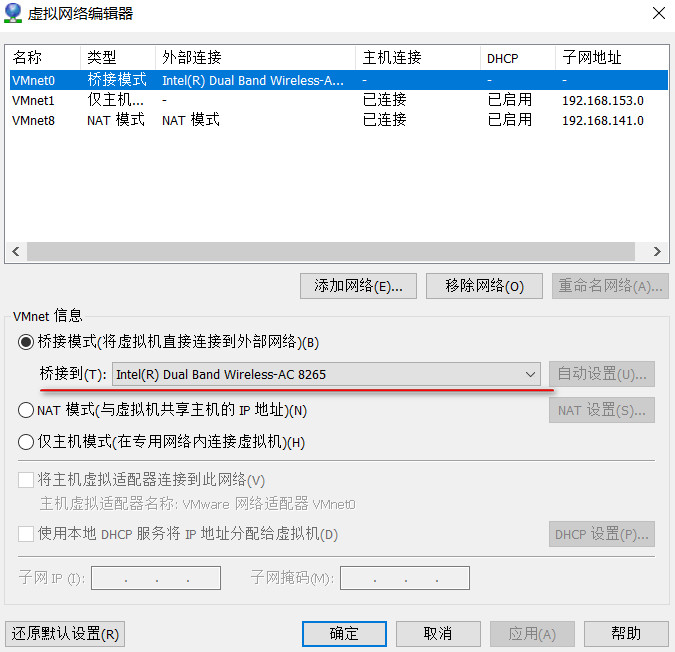

所以这里选择Wi-Fi网卡进行桥接，可以看到VMnet0在宿主机的网络设置中并没有出现，因为桥接是直接连接的物理网卡。当然这里也可以添加或移除网络，然后设置网络模式，在后面连接具体虚拟机直接选择对应的网络。

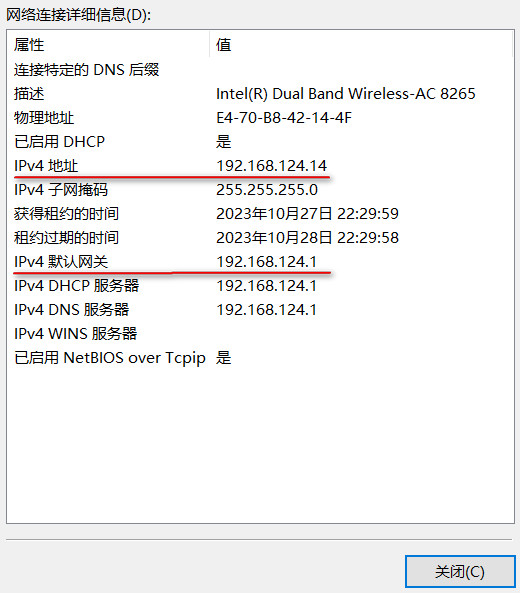

记住这个网卡的连接信息（后面配置虚拟机网络时用）

vmware设置NAT模式

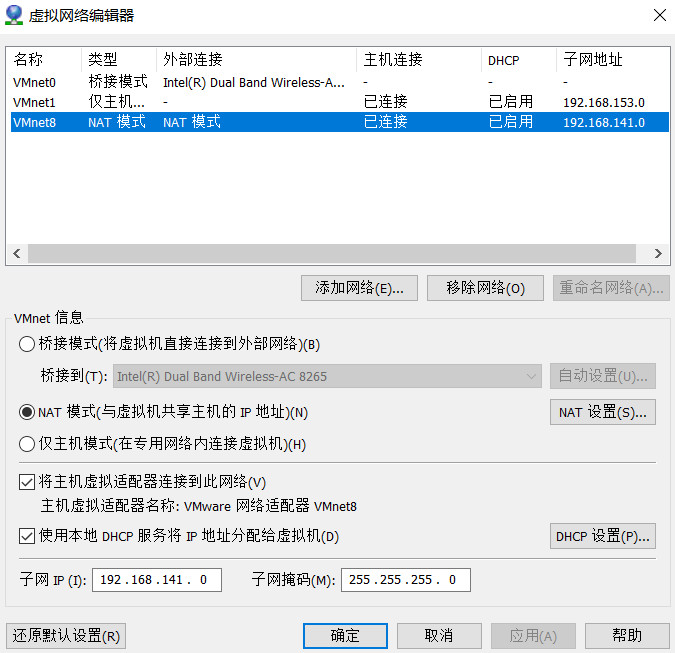

选择NAT模式，设置NAT网段

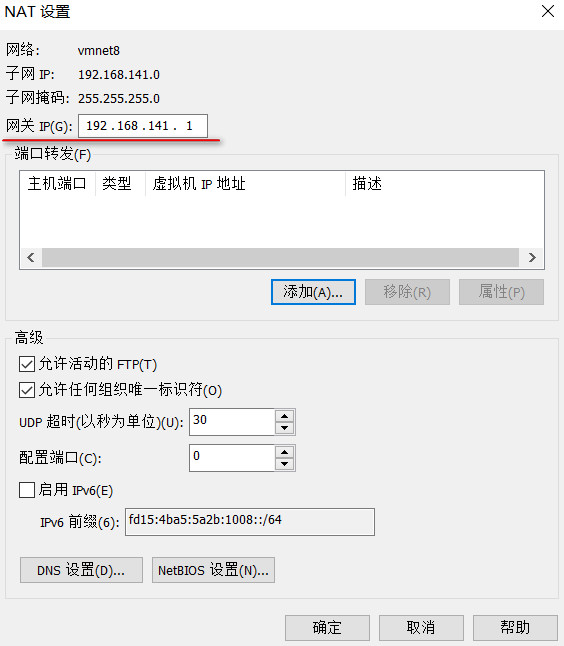

然后进入NAT设置，配置网关，如果虚拟机要对外提供服务的话，需要在这里添加端口映射

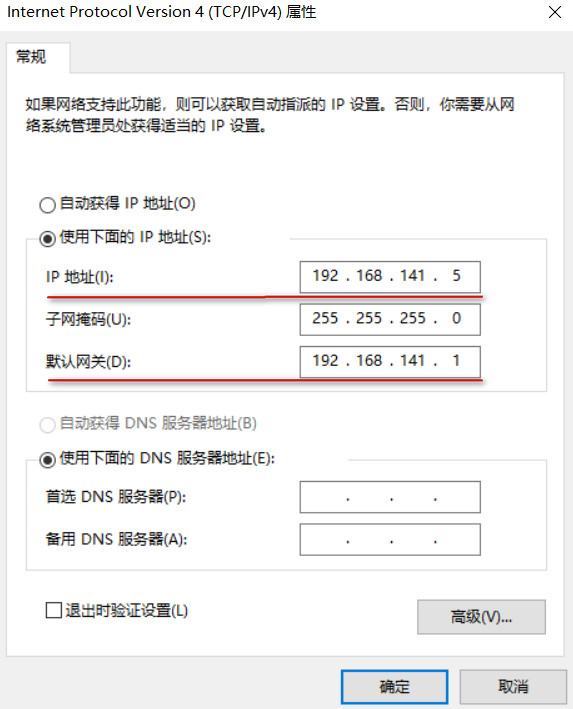

再配置一下宿主机的虚拟网卡地址，网关就是上面配置的，ip不要与虚拟机冲突

桥接模式连接ubuntu

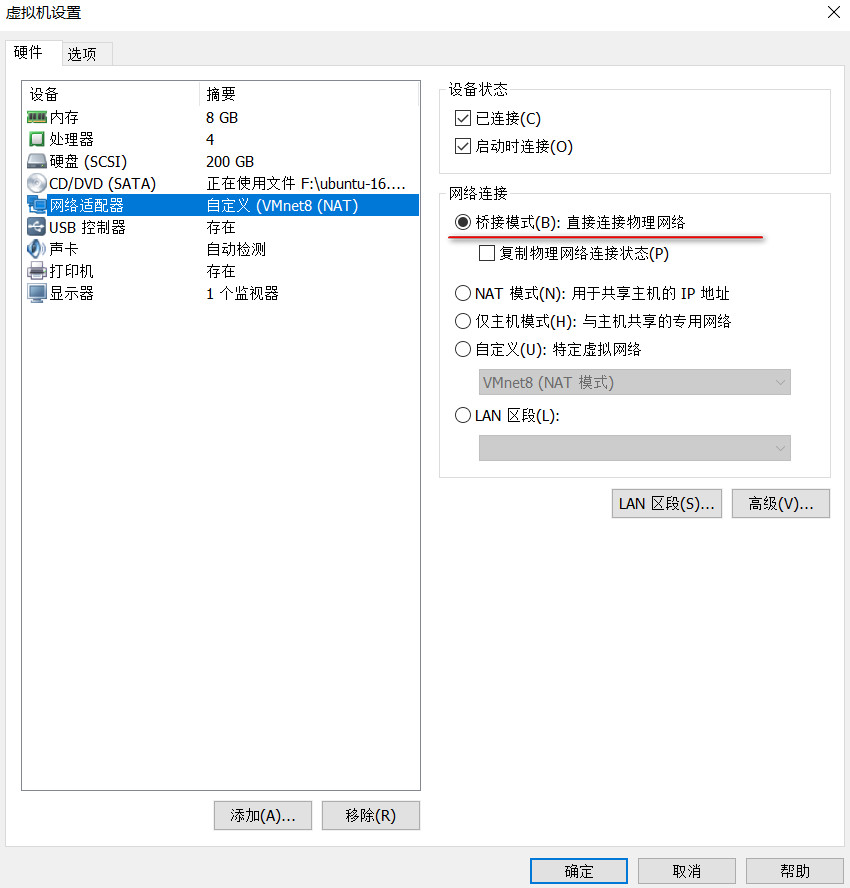

选中ubuntu虚拟机进入设置，选择桥接模式

登录ubuntu，然后根据上面桥接的网卡信息，修改网络配置文件vim /etc/network/interfaces，并重启网络

auto ens33
iface ens33 inet static

address 192.168.124.138
netmask 255.255.255.240
gateway 192.168.124.1

NAT模式连接centos

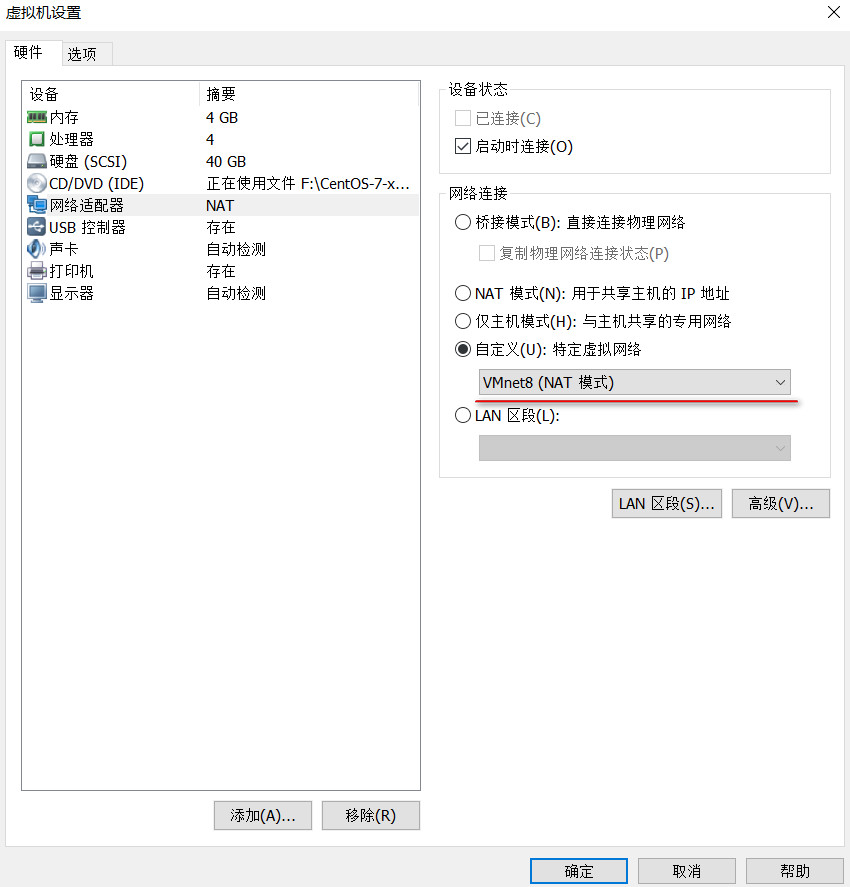

选中centos虚拟机进入设置，选择NAT模式（这里选择自定义网络是一样的，默认三种网络VMnet0、VMnet1、VMnet8，也可以自己添加和设置）

登录centos，然后根据上面的NAT设置信息，修改网络配置文件vim /etc/sysconfig/network-scripts/ifcfg-ens33，并重启网络

#修改
BOOTPROTO=static #将dhcp改为static
ONBOOT=yes       #将no改为yes
#新增
IPADDR=192.168.141.138 #静态IP
GATEWAY=192.168.141.1  #默认网关
NETMASK=255.255.255.0  #子网掩码

FAQ

无法连网问题

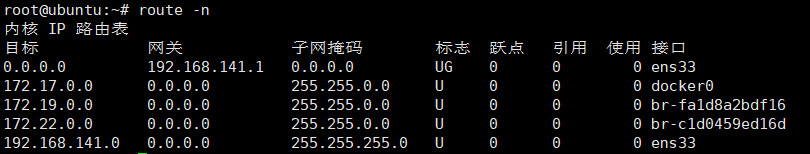

一般虚拟机无法访问外网的话，如果不是dns域名解析问题，就怀疑网关是否设置正确（网关的作用就是当访问的目标在所处网络中找不到时，就会将内容发给网关），也就是上面配置的gateway，可以通过route命令查看

也可以手动添加网关：

1	route add default gw 192.168.141.1 ens33

设置多个ip问题

一个网卡设置两个或者多个IP地址的，也就是同时访问多个网段，但前提是这些网段的物理层是连接在一起。

假设有两个局域网（LAN）通过交换机连接在一起，LAN1网段为:192.168.0.0/24，LAN2网段为:192.168.1.0/24，在没有第三层设备的情况下LAN1与LAN2下的主机是不可以相互访问的，虽然两个LAN通过交换机连接在了一起。

但如果LAN1下的一台主机PC1设置了两个IP地址192.168.0.100/24和192.168.1.100/24，那么PC1就可以访问LAN2下的主机，因为通过ip协议就能找到目标主机，不要进行路由交换

OracleLinux 没有找到合适的设备

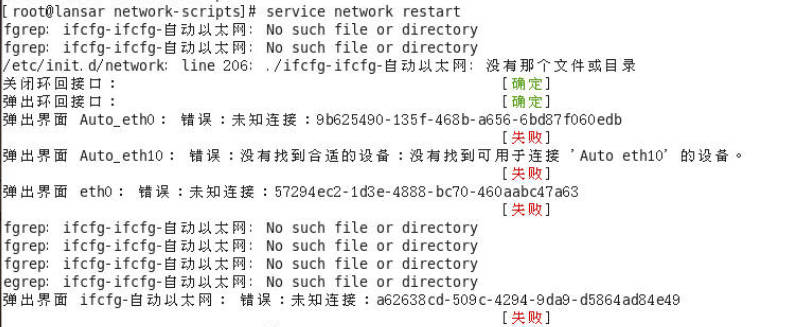

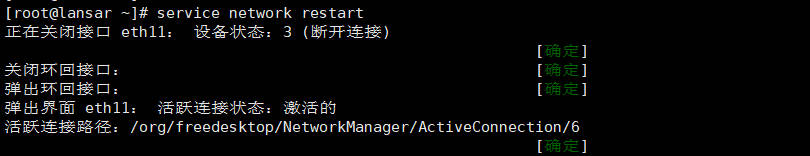

之前在对Oracle Linux 6设置ip时遇到了一个ip丢失的情况，然后重启网络服务service network restart，发现如下提示

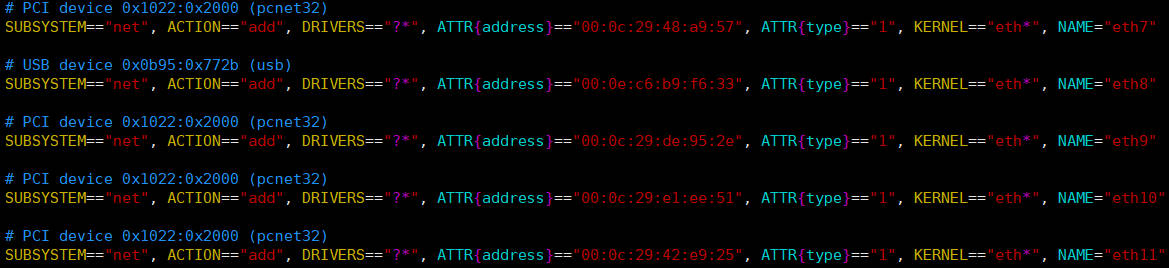

于是 vim /etc/udev/rules.d/70-persistent-net.rules，查看网络设备

最后根据报错对应的设备，对配置文件重命名，并修改mac地址，同时删除其他错误的配置文件，再次重启网络服务
