数据结构 B树

words: 3.8k    views:    time: 19min

算法设计

---

前面讨论2-3树时已经提到过，B树就是一颗平衡M叉树，其插入删除操作都可以与2-3树作类似处理，这里不再赘述。

这里简单讨论下其实际意义：之前的各种二叉树都有一个共同假设，即数据全部存储在内存中，因此讨论时只需关心在找到目标之前需要比较多少次数。但是当数据量大到不适合存放在内存时，就需要借助磁盘来保存了，而磁盘访问相对于内存操作要慢得多得多，因此，这时对于性能的考虑更多的是关心如何减少磁盘访问操作，

思路是将（有序）数据分为 N 批，并用 M 叉平衡树来组织，即访问磁盘时每批返回至多 M-1 项数据，那么在访问某项数据时，至多需要访问磁盘的次数就为 $\log_{M} {N}$

1. 定义

关于B树规则的定义有很多不同的描述，觉得能说清楚就行，但是最好能简洁清晰又不失严谨，可以概括如下：

对于一颗阶为 M 的B树

1. 树根可以包含 0 到 M-1 个关键字数；
2. 树根之外的节点必须包含 (M-1)/2 到 M-1 个关键字；
3. 所有的叶子节点都在同一层；
4. 每个节点中的关键字以非降序排列，即：k1<=k2<=…<=K(M-1)；
5. 对于任意节点中的任意关键字k，与其左右子树中的中关键字满足关系：K左(max)<=K<=K右(min)

2. 分析实现

下面以 5 阶B树为例，简要分析下插入和删除操作，其过程与2-3树类似

2.1. 插入

同样先将元素添加到树叶，如果添加之后树叶的元素个数大于M-1,则进行分裂，即以中间的元素为界将树叶一拆为二， 并将中间的元素合并到父节点，同时将拆出来的左右节点作为中间元素的左右子树。如果合并到父节点之后导致父节点元素个数也超过M-1，那么就继续递归对父节点进行相同处理，直到满足规则为止。

• 示例

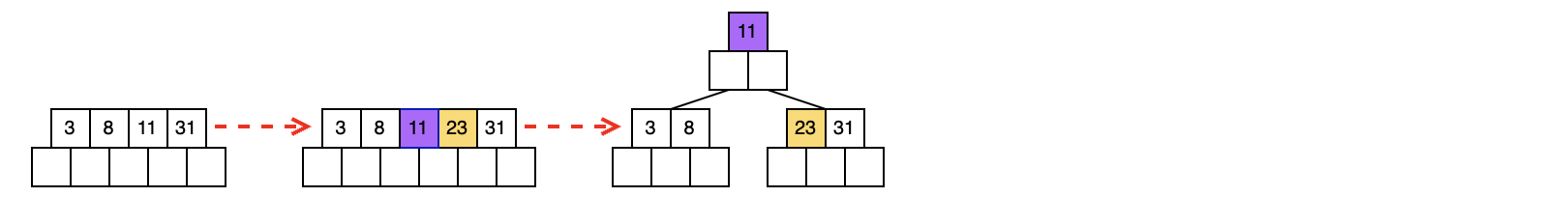

依次插入3、8、11、31、23

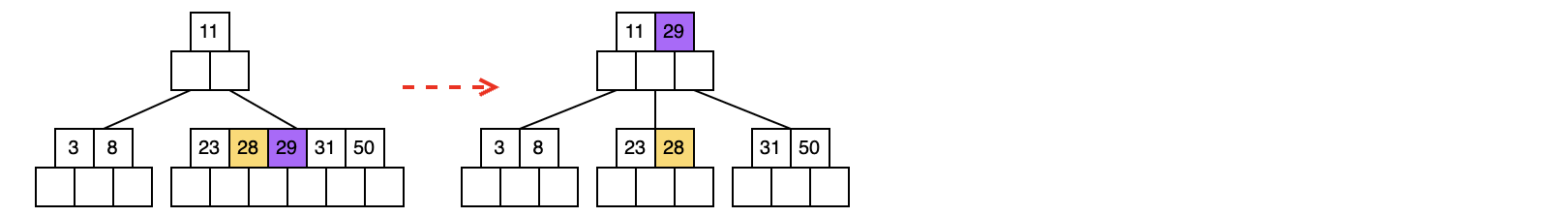

接着依次插入29、50、28

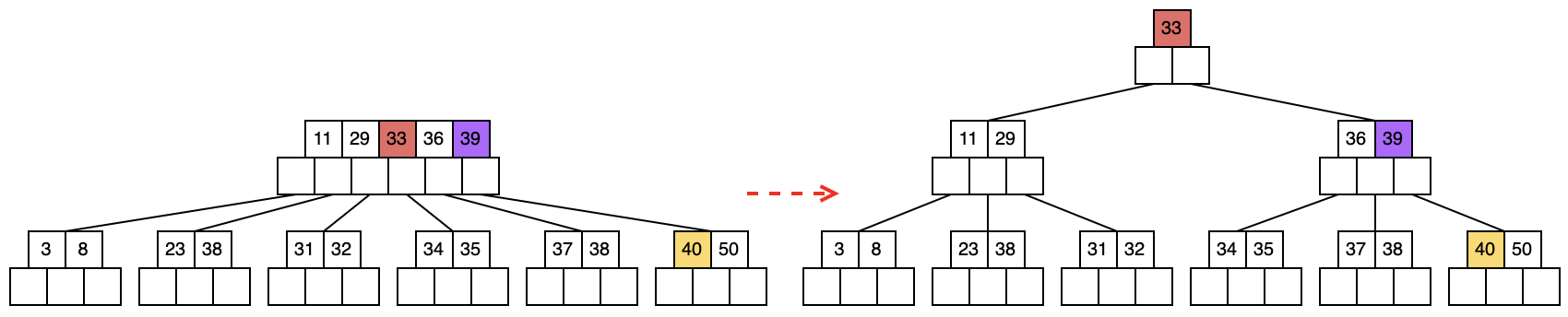

接着再依次插入32、33、34、35、36、37、38、39、40

2.2. 删除

同样先将删除问题转化为对树叶的删除，如果删除之后依然满足B树定义，则问题结束，否则根据其父节点和兄弟节点的不同情形分别讨论。

1.树叶节点富余（即关键字数大于(M-1)/2），那么直接删除即可；

• 示例

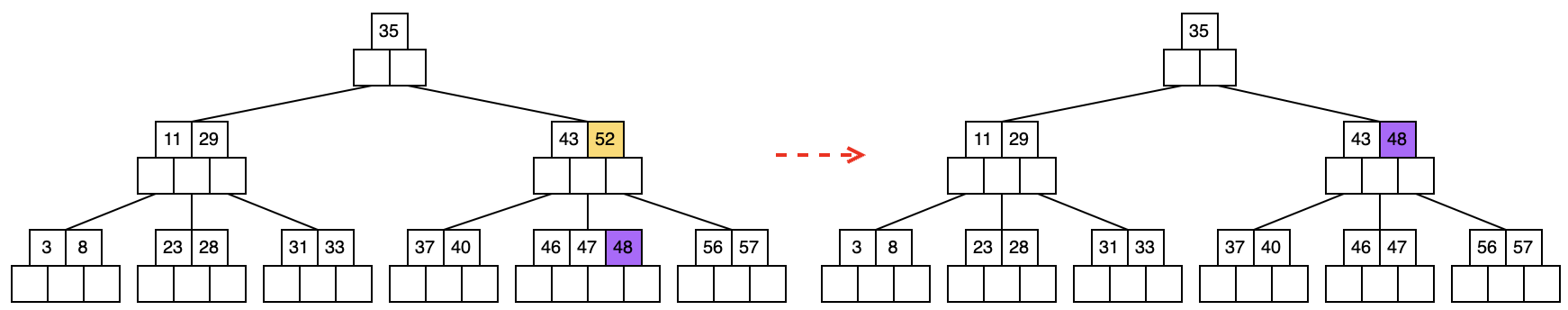

依次插入3,8,11,23,28,29,31,33,35,37,40,43,46,47,52,56,57,58，删除52

2.树叶节点不富余，但是其兄弟节点富余，可以转换为对兄弟节点的删除，即先向父节点借一个关键字来填补，然后父节点再从兄弟节点借一个关键字；

• 示例

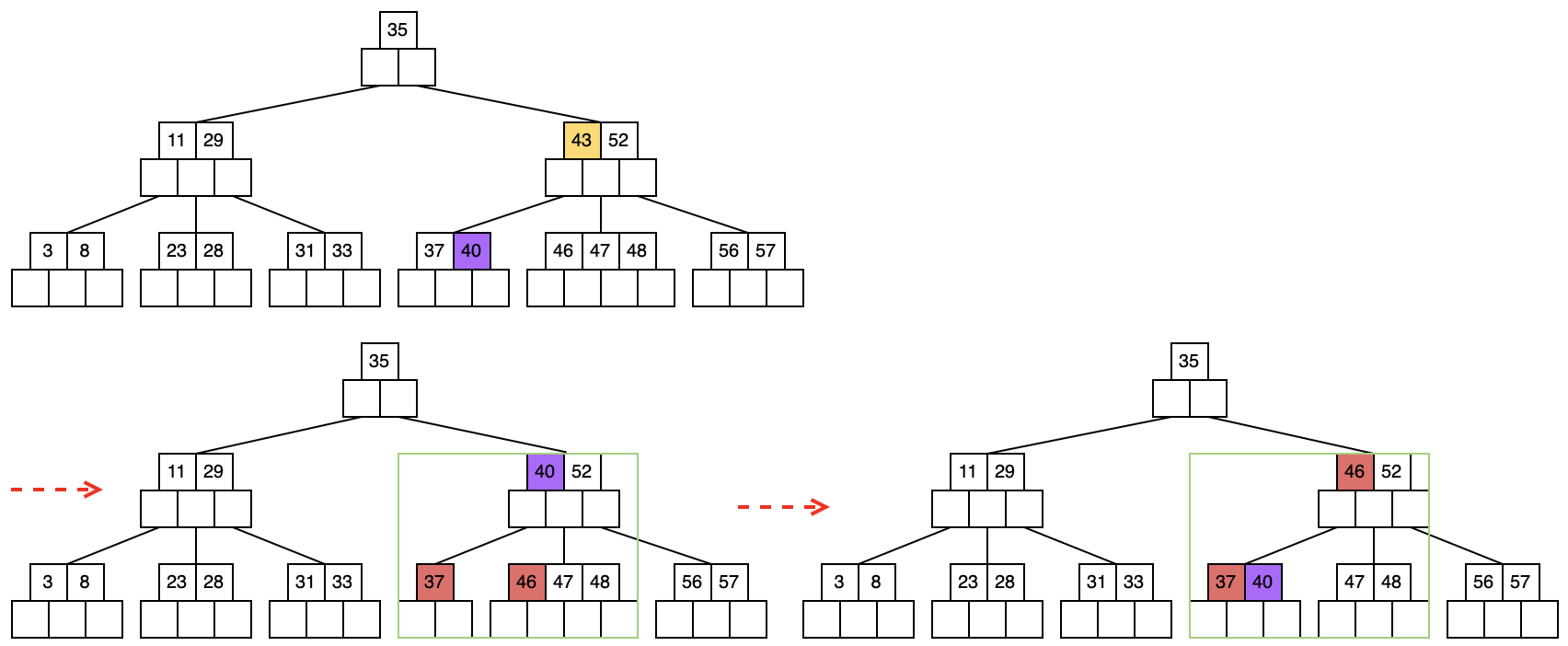

依次插入3,8,11,23,28,29,31,33,35,37,40,43,46,47,52,56,57,58，删除43

3.树叶节点不富余，兄弟节点也不富余，但是其父节点富余，这时可以先向父节点借一个关键字，然后与兄弟节点合并；

• 示例

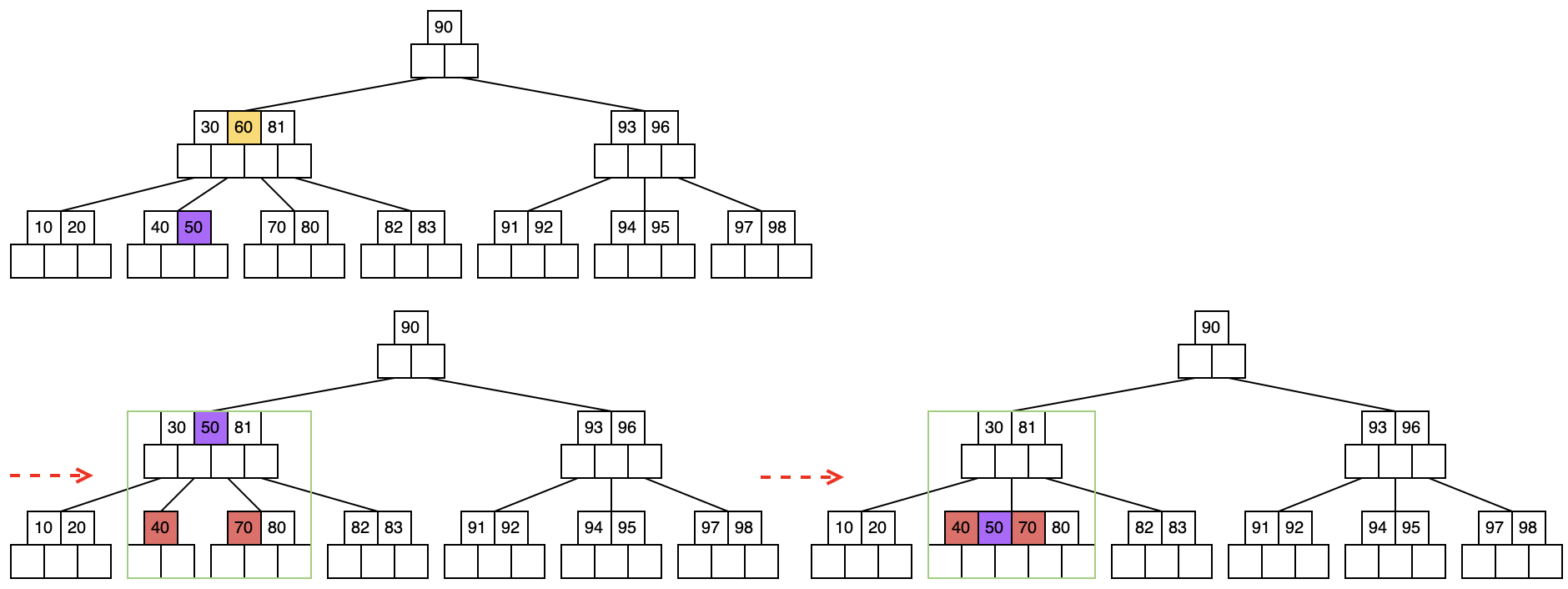

依次插入10,20,30,40,50,60,70,80,90,91,92,93,94,95,96,97,98,81,82,83，删除60

4.树叶节点不富余，兄弟节点也不富余，并且父节点也不富余，这时只能先与情形3进行相同的处理，然后再将父节点视为树叶向上进行递归处理，直到满足规则；

• 示例

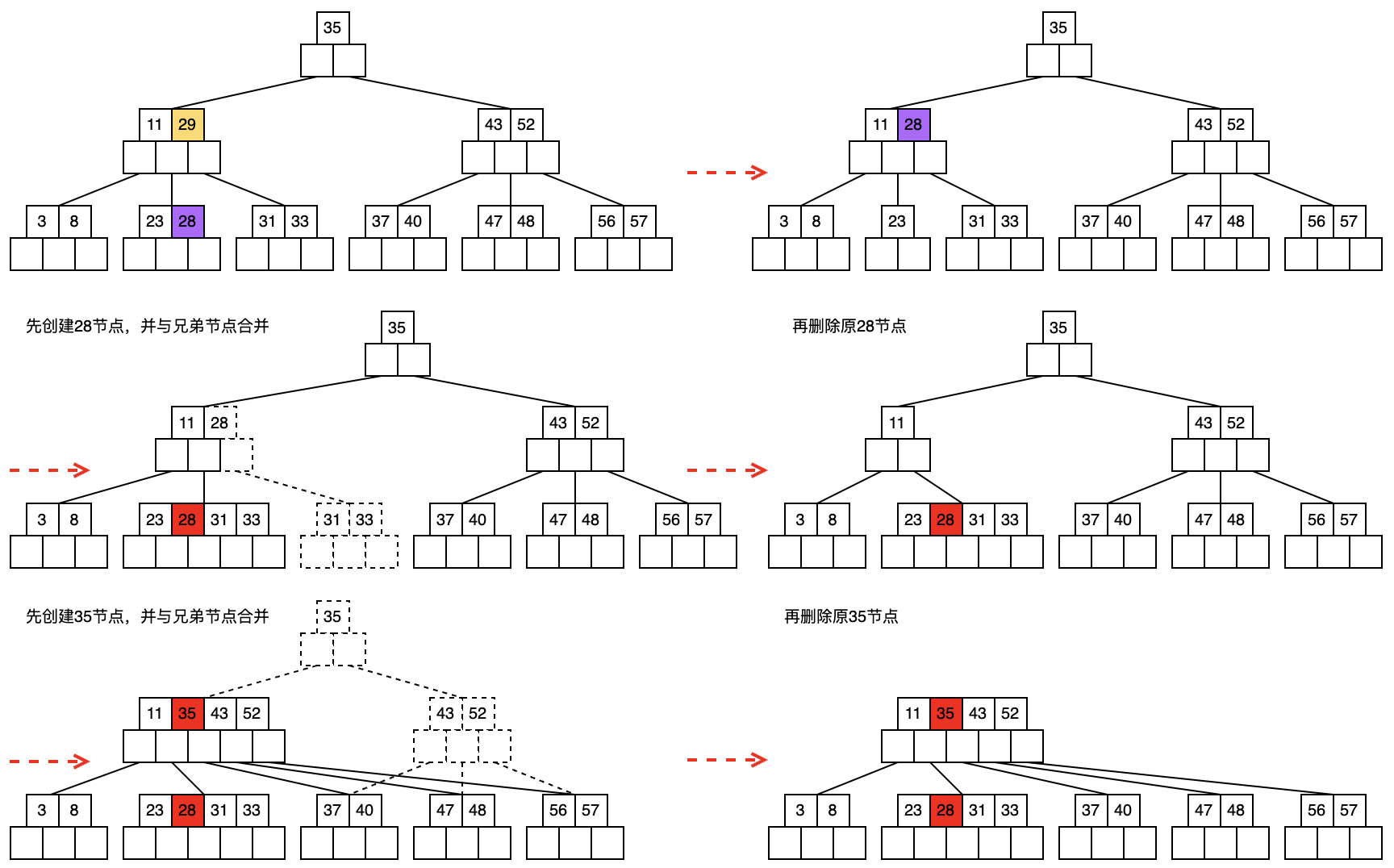

依次插入3,8,11,23,28,29,31,33,35,37,40,43,47,48,52,56,57，删除29

小结：可以看出一些规律：插入是往树叶上添加关键字，当关键字个数超过(M-1)时就对其进行拆分；删除则相反，从树叶中删除关键字，当关键字个数少于(M-1)/2时就想办法从兄弟节点或父节点借关键字进行填补，如果补不上就与兄弟节点合并。

3. java实现

这里实现还是假设所有元素都在内存中，并没有实际意义（还不如用二叉树更有用），只是用代码实现一些简单的操作接口：

https://github.com/shanhm1991/Echo/blob/master/src/main/java/io/github/echo/structure/tree/Tree.java

public interface Tree<E> {

    boolean isEmpty();

    int size();

    void clear();

    E getMin();

    E getMax();

    boolean contains(E e);

    void add(E e);

    void remove(E e);

    List<E> toList();

    void printTree();
}

具体实现时，可以将每个元素Entry都看成一个小的二叉树，即将B树看成是很多二叉树的合并，每个Entry都有自己的左右子节点。反过来对于每个节点Node，都对应父节点中的一个Entry，或左或右，取决于大小关系。

对于插入，可以很容易地利用递归进行实现，对于删除，则分3种情形，不过可以找到一个共同点（它们都需要向父节点借一个Entry），于是可以先创建一个Entry来替代，并修正相关的链接，然后再递归删除父节点的关键字。

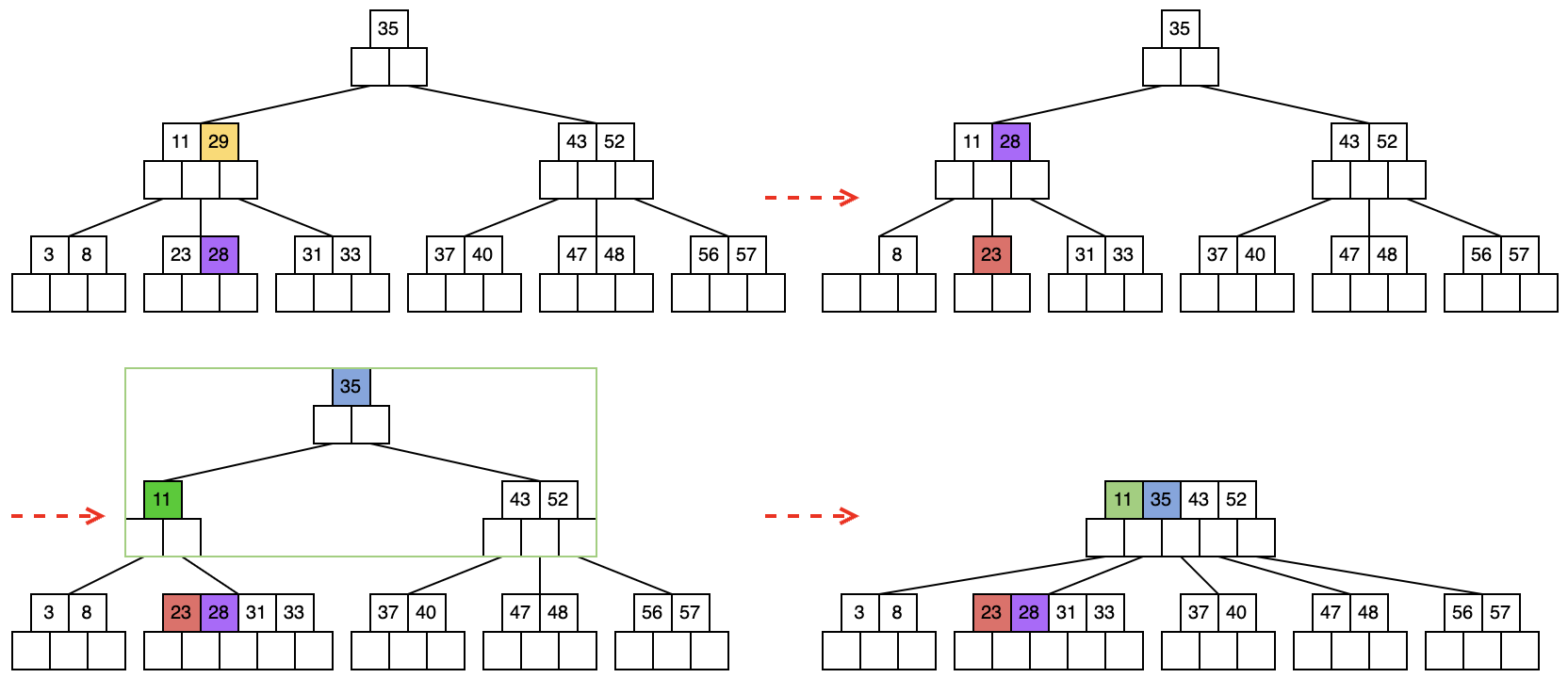

比如上面删除场景4：

https://github.com/shanhm1991/Echo/blob/master/src/main/java/io/github/echo/structure/tree/BTree.java

public class BTree<E extends Comparable<? super E>> implements Tree<E> {

    protected final int m;

    protected final int middleIndex;

    protected int size;

    protected int height;

    private Node<E> root;


    public BTree(int m) {
        if(m < 3){
            throw new IllegalArgumentException();
        }
        this.m = m;
        this.middleIndex = (m - 1) / 2 - 1;
        this.root = new Node<>(m, null, null);
    }

    public static class Node<E> {

        int m;

        Entry<E> leftEntry;

        Entry<E> rightEntry;

        Entry<E>[] entrys;

        Node(int m, Entry<E> leftEntry, Entry<E> rightEntry){
            this.m = m;
            this.leftEntry = leftEntry;
            this.rightEntry = rightEntry;
            initEntrys(this, m);
        }

        @Override
        public String toString() {
            ArrayList<Entry<E>> list = new ArrayList<>(m);
            for(Entry<E> entry : entrys){
                if(entry == null){
                    break;
                }
                list.add(entry);
            }
            return list.toString();
        }
    }

    static class Entry<E> {

        int index;

        E element;

        Node<E> node;

        Node<E> leftNode;

        Node<E> rightNode;

        Entry(E e, int index, Node<E> node, Node<E> leftNode, Node<E> rightNode) {
            this.index = index;
            this.element  = e;
            this.node = node;
            this.leftNode = leftNode;
            this.rightNode = rightNode;
        }

        @Override
        public String toString() {
            return element.toString();
        }
    }

    @SuppressWarnings({ "unchecked" })
    static <E> void initEntrys(Node<E> node, int m){
        node.entrys = new Entry[m];
    }

    @Override
    public boolean isEmpty() {
        return size == 0;
    }

    @Override
    public int size() {
        return size;
    }

    @Override
    public void clear() {
        root = new Node<>(m, null, null);
        size = 0;
    }

    @Override
    public boolean contains(E e){
        return contains(e, root, height);
    }

    private boolean contains(E e, Node<E> node, int ht) {
        if (ht == 0) {
            // 与叶子节点的关键字自左向右依次比较,如果关键字为空或e小于关键字则可以提前结束
            for (int i = 0; i < m - 1; i++) {
                Entry<E> entry = node.entrys[i];
                if(entry == null){
                    return false;
                }

                int compare = e.compareTo(entry.element);
                if(compare == 0){
                    return true;
                }else if(compare < 0){
                    return false;
                }
            }
        }else {
            for (int i = 0; i < m - 1; i++) {
                Entry<E> entry = node.entrys[i];
                int compare = e.compareTo(entry.element);
                if(compare == 0){
                    return true;
                }else if(compare < 0){
                    return contains(e, entry.leftNode, ht -1);
                }else if(i == m - 2
                        || node.entrys[i + 1] == null
                        || e.compareTo(node.entrys[i + 1].element) < 0){
                    return contains(e, entry.rightNode, ht -1);
                }
            }
        }
        return false;
    }

    @Override
    public E getMin() {
        return findMin(root, height).element;
    }

    protected Entry<E> findMin(Node<E> node, int ht){
        if(ht == 0){
            return node.entrys[0];
        }else{
            return findMin(node.entrys[0].leftNode, ht - 1);
        }
    }

    @Override
    public E getMax() {
        return findMax(root, height).element;
    }

    private Entry<E> findMax(Node<E> node, int ht){
        if(ht == 0){
            for(int i = 0; i < m - 1; i++){
                if(node.entrys[i + 1] == null){
                    return node.entrys[i];
                }
            }
        }else{
            for(int i = 0; i < m - 1; i++){
                if(node.entrys[i + 1] == null){
                    return findMax(node.entrys[i].rightNode, ht - 1);
                }
            }
        }
        return null;
    }

    @Override
    public void add(E e){
        add(e, root, height);
    }

    protected void add(E e, Node<E> node, int ht){
        if (ht == 0) {
            for (int i = 0; i < m; i++) {
                Entry<E> entry = node.entrys[i];
                if(entry == null){
                    node.entrys[i] = new Entry<>(e, i, node, null, null);
                    size++;
                    fixAdd(node, ht);
                    return;
                }

                int compare = e.compareTo(entry.element);
                if(compare <= 0){// <=0往左放，>0往右放
                    System.arraycopy(node.entrys, i, node.entrys, i + 1, m - i - 1);
                    node.entrys[i] = new Entry<>(e, i, node, null, null);
                    size++;
                    fixIndex(i, node);
                    fixAdd(node, ht);
                    return;
                }
            }
        }else{
            for (int i = 0; i < m - 1; i++) {
                Entry<E> entry = node.entrys[i];
                int compare = e.compareTo(entry.element);
                if(compare <= 0){
                    add(e, entry.leftNode, ht - 1);
                    return;
                }else if(i == m - 2
                        || node.entrys[i + 1] == null
                        || e.compareTo(node.entrys[i + 1].element) <= 0){
                    add(e, entry.rightNode, ht - 1);
                    return;
                }
            }
        }
    }

    protected void fixAdd(Node<E> node, int ht){
        if(node.entrys[m - 1] == null){
            return;
        }

        //拆分node，并重新建立相互关联
        Entry<E> middle = node.entrys[middleIndex + 1];
        Node<E> oldLeft = middle.leftNode;
        Node<E> oldRight = middle.rightNode;
        if(oldLeft != null){ //left与right一定同时为空，或同时不为空
            oldLeft.rightEntry = null;
            oldRight.leftEntry = null;
        }

        Node<E> newLeft = new Node<>(m, null, middle);
        Node<E> newRight = new Node<>(m, middle, null);
        middle.leftNode = newLeft;
        middle.rightNode = newRight;

        System.arraycopy(node.entrys, 0, newLeft.entrys, 0, middleIndex + 1);
        fixEntryNode(newLeft.entrys, newLeft);
        System.arraycopy(node.entrys, middleIndex + 2, newRight.entrys, 0, middleIndex + 1);
        fixEntryNode(newRight.entrys, newRight);
        fixIndex(0, newRight);

        //middle插入到上层Node, 并确定它的前后Entry, 修正相互关联
        if(node.leftEntry != null){
            Entry<E> preEntry = node.leftEntry;
            Node<E> parent = preEntry.node;

            preEntry.rightNode = newLeft;
            int index = preEntry.index;
            Entry<E> afterEntry = parent.entrys[index + 1];
            if(afterEntry != null){
                afterEntry.leftNode = newRight;
            }
            newLeft.leftEntry = preEntry;
            newRight.rightEntry = afterEntry;

            System.arraycopy(parent.entrys, index + 1, parent.entrys, index + 2, m - index - 2);
            parent.entrys[index + 1] = middle;
            middle.node = parent;
            fixIndex(index, parent);
            fixAdd(parent, ht + 1);
        }else if(node.rightEntry != null){
            Entry<E> afterEntry = node.rightEntry;
            Node<E> parent = afterEntry.node;

            afterEntry.leftNode = newRight;
            int index = afterEntry.index;
            Entry<E> preEntry = null;
            if(index >= 1){
                preEntry = parent.entrys[index - 1];
                preEntry.rightNode = newLeft;
            }
            newLeft.leftEntry = preEntry;
            newRight.rightEntry = afterEntry;

            System.arraycopy(parent.entrys, index, parent.entrys, index + 1, m - index - 1);
            parent.entrys[index] = middle;
            middle.node = parent;
            fixIndex(index, parent);
            fixAdd(parent, ht + 1);
        }else{
            //root = node
            //上面left和right重新创建而没有用分裂,
            //就是为了这里可以直接对root进行修改，这样方便子类复用
            height++;
            initEntrys(node, m);
            node.entrys[0] = middle;
            fixIndex(0, node);
        }
    }

    protected void fixIndex(int index, Node<E> node){
        for(int i = index; i < m; i++){
            if(node.entrys[i] == null){
                return;
            }
            node.entrys[i].index = i;
        }
    }

    protected void fixEntryNode(Entry<E>[] entrys, Node<E> node){
        for(Entry<E> entry : entrys){
            if(entry == null){
                return;
            }
            entry.node = node;
        }
    }

    @Override
    public void remove(E e) {
        Entry<E> entry = findRemoveEntry(e, root, height);
        if(entry == null){
            return;
        }
        remove(entry);
    }

    protected void remove(Entry<E> entry){
        Node<E> node = entry.node;
        Entry<E>[] entrys = node.entrys;
        Node<E> oldLeft = entrys[0].leftNode;
        Node<E> oldRight = getMaxEntry(node).rightNode;

        //删除entry, 如果删除之后middleIndex处依然有值，则直接结束
        //即便node不是树叶，它也在之前的递归删除中将下层Node处理结束了
        System.arraycopy(entrys, entry.index + 1, entrys, entry.index, m - entry.index -1);
        if(entrys[middleIndex] != null){
            return;
        }

        //确定node关联的上层Entry，以及与它的左右关系
        if(node.rightEntry != null){
            Entry<E> parentEntry = node.rightEntry;
            Node<E> parent = parentEntry.node;
            Node<E> brother = parentEntry.rightNode;

            //在middleIndex处创建一个Entry, 并建立相互关联
            Entry<E> brotherMinEntry = brother.entrys[0];
            Entry<E> middle = new Entry<>(parentEntry.element,
                    middleIndex, node, oldRight, brotherMinEntry.leftNode);
            entrys[middleIndex] = middle;
            if(oldRight != null){ //同一层的节点必然同时存在
                oldRight.rightEntry = middle;
                brotherMinEntry.leftNode.leftEntry = middle;
            }

            if(brother.entrys[middleIndex + 1] != null){ //brother是富足的
                //删除brother.entrys[0], 并将parentEntry的值设为brother.entrys[0]的值
                System.arraycopy(brother.entrys, 1, brother.entrys, 0, m - 1);
                parentEntry.element = brotherMinEntry.element;
                fixIndex(0, node);
                fixIndex(0, brother);
            }else{
                System.arraycopy(brother.entrys, 0, entrys, middleIndex + 1, middleIndex + 1);
                fixEntryNode(brother.entrys, node);
                fixIndex(0, node);
                fixIndex(0, parent);

                parentEntry.rightNode = node;
                node.rightEntry = null;
                if(parentEntry.index < m - 2 && parent.entrys[parentEntry.index + 1] != null){
                    node.rightEntry = parent.entrys[parentEntry.index + 1];
                    parent.entrys[parentEntry.index + 1].leftNode = node;
                }
                //递归删除父节点中的parentEntry
                remove(parentEntry);
            }
        }else if(node.leftEntry != null){ //对称情形
            Entry<E> parentEntry = node.leftEntry;
            Node<E> parent = parentEntry.node;
            Node<E> brother = parentEntry.leftNode;

            Entry<E> brotherMaxEntry = getMaxEntry(brother);
            if(brother.entrys[middleIndex + 1] != null){
                System.arraycopy(entrys, 0, entrys, 1, middleIndex + 1);
                Entry<E> first = new Entry<>(parentEntry.element,
                        0, node, brotherMaxEntry.rightNode, oldLeft);
                entrys[0] = first;
                if(oldLeft != null){
                    oldLeft.leftEntry = first;
                    brotherMaxEntry.rightNode.rightEntry = first;
                }

                brother.entrys[brotherMaxEntry.index] = null;
                parentEntry.element = brotherMaxEntry.element;
                fixIndex(0, node);
            }else{
                Entry<E> last = new Entry<>(parentEntry.element,
                        middleIndex + 1, brother, brotherMaxEntry.rightNode, oldLeft);
                if(oldLeft != null){
                    brotherMaxEntry.rightNode.rightEntry = last;
                    oldLeft.leftEntry = last;
                }
                brother.entrys[middleIndex + 1] = last;

                System.arraycopy(entrys, 0, brother.entrys, middleIndex + 2, middleIndex + 1);
                fixEntryNode(entrys, brother);
                fixIndex(0, parent);
                fixIndex(0, brother);

                //合并统一自右向左, 所以只需要修正rightEntry
                parentEntry.rightNode = brother;
                node.rightEntry = null;
                if(parentEntry.index < m - 2 && parent.entrys[parentEntry.index + 1] != null){
                    brother.rightEntry = parent.entrys[parentEntry.index + 1];
                    parent.entrys[parentEntry.index + 1].leftNode = brother;
                }
                remove(parentEntry);
            }
        }else{ //root
            if(entrys[0] == null){
                height--;
                root = entry.leftNode;
                root.rightEntry = null;
            }
        }
    }

    private Entry<E> findRemoveEntry(E e, Node<E> node, int ht) {
        if (ht == 0) {
            for (int i = 0; i < m - 1; i++) {
                Entry<E> entry = node.entrys[i];
                if(entry == null){
                    return null;
                }

                int compare = e.compareTo(entry.element);
                if(compare < 0){
                    return null;
                }else if(compare == 0){
                    return entry;
                }
            }
        }else{
            for (int i = 0; i < m - 1; i++) {
                Entry<E> entry = node.entrys[i];
                int compare = e.compareTo(entry.element);
                if(compare == 0){
                    Entry<E> leaf = findMax(entry.leftNode, ht - 1);
                    // findMin(entry.right, ht - 1);
                    entry.element = leaf.element;
                    return leaf;
                }else if(compare < 0){
                    return findRemoveEntry(e, entry.leftNode, ht -1);
                }else if(i == m - 2
                        || node.entrys[i + 1] == null
                        || e.compareTo(node.entrys[i + 1].element) < 0){
                    return findRemoveEntry(e, entry.rightNode, ht -1);
                }
            }
        }
        return null;
    }

    private Entry<E> getMaxEntry(Node<E> node){
        for(int i = m - 1; i >= 0; i--){
            if(node.entrys[i] != null){
                return node.entrys[i];
            }
        }
        return null;
    }

    @Override
    public List<E> toList() {
        List<E> list = new ArrayList<>(size);
        if(!isEmpty()){
            link(list, root);
        }

        return list;
    }

    @Override
    public String toString() {
        return toList().toString();
    }

    private void link(List<E> list, Node<E> node){
        if(node != null){
            Entry<E>[] entrys = node.entrys;
            for(int i = 0; i < m - 1; i++){
                Entry<E> entry = entrys[i];

                if(entry == null){
                    return;
                }
                if(i == 0){
                    if(entry.leftNode != null){
                        link(list, entry.leftNode);
                    }
                    list.add(entry.element);
                    link(list, entry.rightNode);
                }else{
                    list.add(entry.element);
                    link(list, entry.rightNode);
                }
            }
        }
    }

    protected Node<E> getRoot(){
        return root;
    }

    @Override
    public void printTree() {
        Map<Integer, List<Node<E>>> map = new LinkedHashMap<>();
        build(getRoot(), height, map);
        for(List<Node<E>> list : map.values()){
            System.out.println(list);
        }
    }

    private void build(Node<E> node, int ht, Map<Integer, List<Node<E>>> map){
        if(node == null){
            return;
        }

        List<Node<E>> list = map.get(ht);
        if(list == null){
            list = new ArrayList<>();
            map.put(ht, list);
        }
        list.add(node);

        Entry<E>[] entrys = node.entrys;
        for(int i = 0; i < m - 1; i++){
            Entry<E> entry = entrys[i];
            if(entry == null){
                return;
            }
            if(i == 0){
                build(entry.leftNode, ht - 1, map);
                build(entry.rightNode, ht - 1, map);
            }else{
                build(entry.rightNode, ht - 1, map);
            }
        }
    }
}

参考：

1. 《算法导论》
2. 《数据结构与算法分析》
3. https://zhuanlan.zhihu.com/p/27700617
4. https://blog.csdn.net/hguisu/article/details/7786014

数据结构 B+树 数据结构 2-3树

算法设计
