Netty Channel

———— 4.1.72.Final

words: 3.8k    views:    time: 16min

Netty

---

Netty 中的通道 Channel 是对Java原生网络编程Api的封装，以TCP编程为例 ，在java中，有两种常用方式：

• 基于BIO，在JDK1.4之前，可以使用 java.net 包中的ServerSocket/Socket来代表服务端和客户端;
• 基于NIO，在Jdk1.4引入Nio之后，可以使用 java.nio.channels 包中的ServerSocketChannel/SocketChannel来代表服务端与客户端；

在Netty中，分别进行了封装：

• 使用OioServerSocketChannel/OioSocketChannel对ServerSocket/Socket进行了封装；
• 使用NioServerSocketChannel/NioSocketChannel对ServerSocketChannel/SocketChannel进行了封装；

封装主要有两个方面，首先通过ChannelConfig来封装与Channel相关的配置，然后将对Channel的操作抽象成一个接口ChannelHander，并通过链表的形式来进行组织，以便定义操作的顺序，本文尝试从这两个角度对Netty中的Channel进行一些分析。

另外，在分析之前，最好先对Linux I/O模型，以及Java中原生Nio的相关Api有所了解，具体可以参考相关笔记：

• Linux I/O模型
• Java I/O 网络
• NIO Buffer
• NIO Channel & Selector

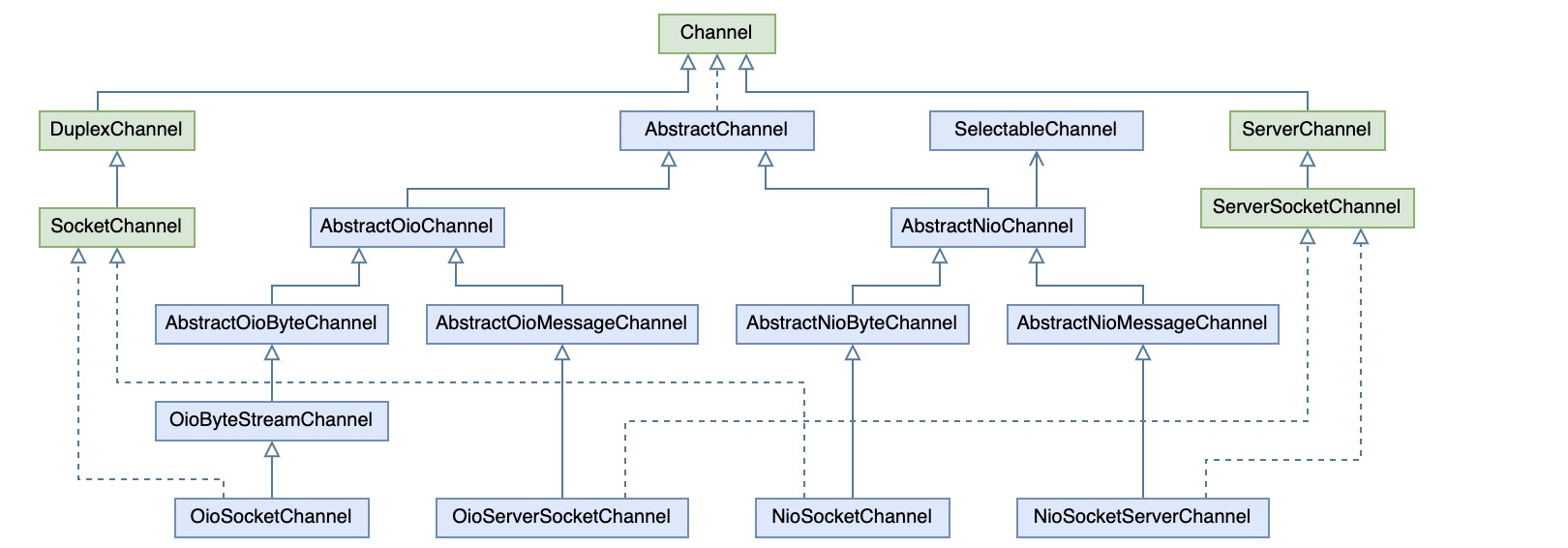

继承结构

对于BIO相关的类这里不再赘述，主要说下NioServerSocketChannel/NioSocketChannel，它们都继承自AbstractNioChannel，其维护了与java Nio中Channel的对应关系，并提供了获取方法

io.netty.channel.nio.AbstractNioChannel

protected SelectableChannel javaChannel() {
    return ch;
}

这里声明的返回类型是SelectableChannel，不过子类实现中会返回具体的SocketChannel或ServerSocketChannel

io.netty.channel.socket.nio.NioServerSocketChannel

@Override
protected ServerSocketChannel javaChannel() {
    return (ServerSocketChannel) super.javaChannel();
}

io.netty.channel.socket.nio.NioSocketChannel

@Override
protected SocketChannel javaChannel() {
    return (SocketChannel) super.javaChannel();
}

1. ChannelConfig

ChannelConfig只是一个配置接口，其实现可以理解成一个配置集，内部维护了一个Map，然后定义了一些对配置的操作方法

io.netty.channel.ChannelConfig

public interface ChannelConfig {
    // ... ...
    Map<ChannelOption<?>, Object> getOptions();              // 获取所有配置
    boolean setOptions(Map<ChannelOption<?>, ?> options);    // 替换所有配置
    <T> T getOption(ChannelOption<T> option);                // 获取以某个ChannelOption为key的参数值
    <T> boolean setOption(ChannelOption<T> option, T value); // 替换某个ChannelOption为key的参数值
}

Channel中提供了配置集ChannelConfig的获取方法

io.netty.channel.Channel

ChannelConfig config();

并在创建时，负责对ChannelConfig进行初始化，比如

• NioServerSocketChannel

io.netty.channel.socket.nio.NioServerSocketChannel

public NioServerSocketChannel(ServerSocketChannel channel) {
    super(null, channel, SelectionKey.OP_ACCEPT);
    config = new NioServerSocketChannelConfig(this, javaChannel().socket());
}

• NioSocketChannel

io.netty.channel.socket.nio.NioSocketChannel

public NioSocketChannel(Channel parent, SocketChannel socket) {
    super(parent, socket);
    config = new NioSocketChannelConfig(this, socket.socket());
}

可以看到，这里在初始化时传入了一个Socket，因为Netty只是对java网络编程Api的一层封装，因此最终对配置的设置还是要应用到原生的Socket对象上才能生效。比如：

io.netty.channel.socket.DefaultServerSocketChannelConfig

@Override
public SocketChannelConfig setTcpNoDelay(boolean tcpNoDelay) {
    try {
        javaSocket.setTcpNoDelay(tcpNoDelay);
    } catch (SocketException e) {
        throw new ChannelException(e);
    }
    return this;
}

1.1. Constant

通常对于Map中维护的配置项，都会预定义一些常量key，最直接的方式是定义一些常量String，比如

public class Constant {
    public static final String CONFIG1 ="config1";
    public static final String CONFIG2 ="config2";
    // ...
}

但这样有一个问题，就是使用者无法知道应该给每个配置项设置什么类型的值，所以好一点的方式是通过泛型类来对常量key做一层包装，通过泛型来限制配置值的类型，顺便可以定义一些操作，比如值校验

https://github.com/shanhm1991/Echo/blob/master/src/main/java/io/github/echo/netty/constant/Constant.java

public class Constant<T> {

    public static final Constant<Integer> CONFIG1 = new Constant<>("config1");
    public static final Constant<String> CONFIG2 = new Constant<>("config2");

    private final String name;

    public Constant(String name){
        this.name = name;
    }

    public String name(){
        return name;
    }

    public boolean valid(T value) {
        // 自定义值校验 ...
        return true;
    }
}

然后在实现配置管理类的时候，就可以在get/put中根据key实例指定的参数类型来对值的类型进行限制了

https://github.com/shanhm1991/Echo/blob/master/src/main/java/io/github/echo/netty/constant/XXXConfig.java

public class XXXConfig {

    @SuppressWarnings("rawtypes")
    private Map<Constant, Object> map = new HashMap<>();

    public <T> void put(Constant<T> constant, T t){
        constant.valid(t); // 值校验
        map.put(constant, t);
    }

    @SuppressWarnings("unchecked")
    public <T> T get(Constant<T> constant){
        return (T)map.get(constant);
    }
}

比如以下示例，对于配置config1的设置或取值，只能是int类型

https://github.com/shanhm1991/Echo/blob/master/src/main/java/io/github/echo/netty/constant/_Main.java

XXXConfig configs = new XXXConfig();
configs.put(Constant.CONFIG1, 123);                  // put或get的值只能是int型
System.out.println(configs.get(Constant.CONFIG1));

在Netty，对于Channel的配置项，使用的ChannelOption来封装，其思路也是类似的，只是还做了一些其它处理，比如定义了一个常量池来管理Constant，其内部也是通过Map来进行维护，这样相比直接用static final定义的好处，是可以通过string获取Constant，再获取对应的值

io.netty.util.ConstantPool

public abstract class ConstantPool<T extends Constant<T>> {

    private final ConcurrentMap<String, T> constants = PlatformDependent.newConcurrentHashMap();

    public T valueOf(String name) {
        return getOrCreate(checkNonEmpty(name, "name"));
    }

    private T getOrCreate(String name) { // 线程安全考虑，如果已经存在就直接使用，丢弃本次创建的
        T constant = constants.get(name);
        if (constant == null) {
            final T tempConstant = newConstant(nextId(), name);
            constant = constants.putIfAbsent(name, tempConstant);
            if (constant == null) {
                return tempConstant;
            }
        }
        return constant;
    }

    protected abstract T newConstant(int id, String name);

    // ... ...
}

1.2. ChannelOption

下面看一下具体Channel中支持的一些配置项

• ChannelConfig中支持一些通用的ChannelOption

ChannelOption.CONNECT_TIMEOUT_MILLIS
ChannelOption.WRITE_SPIN_COUNT
ChannelOption.ALLOCATOR
ChannelOption.AUTO_READ
ChannelOption.MAX_MESSAGES_PER_READ
ChannelOption.RCVBUF_ALLOCATOR
ChannelOption.ALLOCATOR
ChannelOption.WRITE_BUFFER_HIGH_WATER_MARK
ChannelOption.WRITE_BUFFER_LOW_WATER_MARK
ChannelOption.MESSAGE_SIZE_ESTIMATOR
ChannelOption.AUTO_CLOSE

• SocketChannelConfig在ChannelConfig的基础上支持了一些额外的ChannelOption

ChannelOption.SO_KEEPALIVE
ChannelOption.SO_REUSEADDR
ChannelOption.SO_LINGER
ChannelOption.TCP_NODELAY
ChannelOption.SO_RCVBUF
ChannelOption.SO_SNDBUF
ChannelOption.IP_TOS
ChannelOption.ALLOW_HALF_CLOSURE

• ServerSocketChannelConfig又在ChannelConfig基础上支持了一些额外的ChannelOption

ChannelOption.SO_REUSEADDR
ChannelOption.SO_RCVBUF
ChannelOption.SO_BACKLOG

其中SocketChannelConfig和ServerSocketChannelConfig中支持的ChannelOption基本上与TCP连接参数相关，也就是每个ChannelOption与 java.net.StandardSocketOptions 中定义标准TCP参数相对应

下面看下这些参数的含义：

ChannelOption.SO_KEEPALIVE // 对应StandardSocketOptions.SO_KEEPALIVE 是否启用心跳机制，默认false

套接字本身也有一套心跳保活机制的，在双方TCP建立连接后（进入ESTABLISHED状态），并且在2小时（可以通过 SO_KEEPALIVE 选项设置）左右上层没有任何数据传输的情况下，这套机制便会被激活。

但这套机制只是操作系统底层使用的一个被动机制，理论上不应该被上层应用层使用。当系统关闭一个由 KEEPALIVE 机制检查出来的死连接时，是不会主动通知上层应用的，应用只有在调用相应的IO操作时才能检查出来，所以，应用层最好还是自己实现一套保活机制比较靠谱。

在《UNIX网络编程第1卷》中也有阐述：

SO_KEEPALIVE 用于检测对方主机是否崩溃，避免（服务器）永远阻塞于TCP连接的输入。设置该选项后，如果2小时内在此套接口的任一方向都没有数据交换，TCP就自动给对方发一个保持存活探测分节(keepalive probe)。这是一个对方必须响应的TCP分节.它会导致以下三种情况：
1.对方接收一切正常：以期望的ACK响应。2小时后，TCP将发出另一个探测分节；
2.对方已崩溃且已重新启动：以RST响应。套接口的待处理错误被置为ECONNRESET，套接口本身则被关闭；
3.对方无任何响应：源自berkeley的TCP发送另外8个探测分节，相隔75秒一个，试图得到一个响应。在发出第一个探测分节11分钟15秒后若仍无响应就放弃，套接口的待处理错误被置为ETIMEOUT，套接口本身则被关闭。如ICMP错误是“host unreachable(主机不可达)”，说明对方主机并没有崩溃，但是不可达，这种情况下待处理错误被置为 EHOSTUNREACH。

ChannelOption.SO_REUSEADDR // 对应StandardSocketOptions.SO_REUSEADDR 是否重用处于TIME_WAIT状态的地址，默认false

ChannelOption.SO_LINGER // 对应StandardSocketOptions.SO_LINGER 套接字策略

当调用 closesocket 关闭套接字时，SO_LINGER 将决定系统如何处理残存在套接字发送队列中的数据。处理方式无非两种：丢弃，或者将数据继续发送至对端。事实上，SO_LINGER并不被推荐使用，大多数情况下推荐使用默认的关闭方式。SO_LINGER 以秒为单位，最大取值为65535，也就是说，如果在指定时间内残余数据尚未发送完成，那么也立即关闭。

ChannelOption.SO_SNDBUF // 对应StandardSocketOptions.SO_SNDBUF 发送缓冲区的大小，默认8K

ChannelOption.SO_RCVBUF // 对应StandardSocketOptions.SO_RCVBUF 接收缓冲区的大小，默认8K

ChannelOption.TCP_NODELAY // 对应StandardSocketOptions.TCP_NODELAY 是否一有数据就马上发送，默认为false

在TCP/IP协议中，无论发送多少数据，总是要在数据前面加上协议头，同时，对方接收到数据，也需要发送ACK表示确认。为了尽可能的利用网络带宽，TCP总是希望尽可能的发送足够大的数据，以提供发送包中数据的比例。

TCP_NODELAY用于是否开启Nagle算法，其目的就是为了尽可能发送大块数据，避免网络中充斥着许多小数据包。如果要求高实时性，一有数据就马上发送，那么可以置为true关闭Nagle算法，而如果要减少发送次数以减少网络交互，则可以置为false，等累积一定大小后再发。

ChannelOption.IP_TOS // 对应StandardSocketOptions.IP_TOS

ChannelOption.SO_BACKLOG // 对应StandardSocketOptions.SO_BACKLOG

BACKLOG用于构造服务端套接字ServerSocket，标识当服务器请求处理线程全满时，用于临时存放已完成TCP连接三次握手的请求的队列最大长度。如果未设置或所设置的值小于1，Java将使用默认值50。在Netty中，默认从文件/proc/sys/net/core/somaxconn中读取，如果没有读到，默认取3072。

2. ChannelHandler

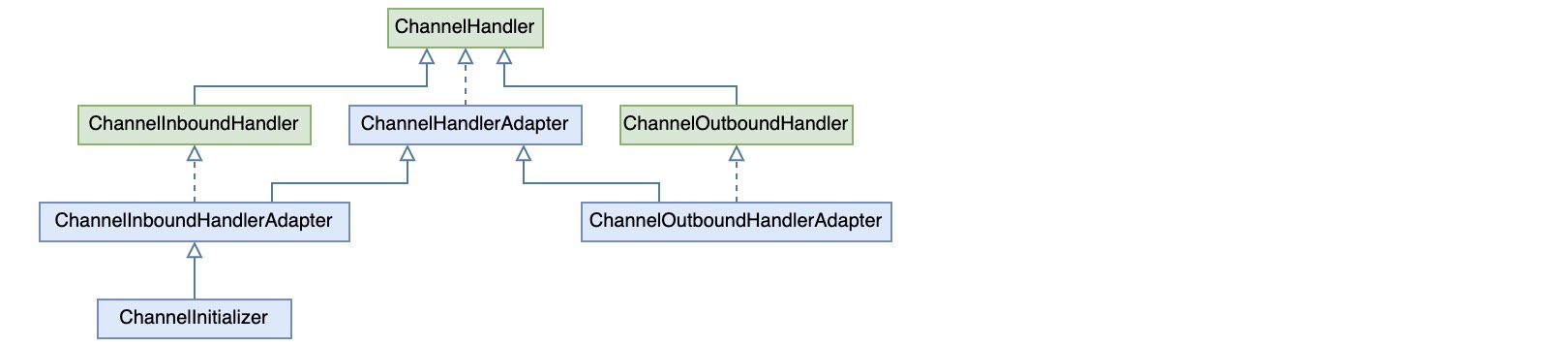

对于Channel的I/O事件处理，Netty中抽象出了一个ChannelHandler接口，并且针对输入和输出，分成了ChannelInboundHandler和ChannelOutboundHandler，其继承结构如下

在实现输入输出事件处理器时，可以直接继承适配器ChannelInboundHandlerAdapter或ChannelOutboundHandlerAdapter

2.1. ChannelPipeline

通常对于IO事件的处理，会分成几个阶段，每个阶段执行不同的操作，比如处理TCP拆包/粘包问题、编解码、以及业务处理，因此通常需要编写多个ChannelHandler，并以特定的顺序进行组织。

于是，Netty中定义了管道的概念，通过ChannelPipeline来定义ChannelHandler之间的处理顺序，每个 Channel 对象创建的时候，都会初始化一个私有的管道，可以通过pipeline()方法获取。

io.netty.channel.AbstractChannel

protected AbstractChannel(Channel parent) {
    this.parent = parent;
    id = newId();
    unsafe = newUnsafe();
    pipeline = newChannelPipeline();
}

protected DefaultChannelPipeline newChannelPipeline() {
    return new DefaultChannelPipeline(this);
}

• Netty服务端的创建：

ServerBootstrap serverBoot = new ServerBootstrap();
serverBoot.group(acceptGroup, handleGroup).channel(NioServerSocketChannel.class);
serverBoot.option(ChannelOption.SO_BACKLOG, 1024);
serverBoot.childHandler(new ChannelInitializer<SocketChannel>() {
    @Override
    protected void initChannel(SocketChannel channel) throws Exception {
        channel.pipeline().addLast("name1", new InboundHandlerA());
        channel.pipeline().addLast("name2", new InboundHandlerB());
        channel.pipeline().addLast("name3", new OutboundHandlerA());
        channel.pipeline().addLast("name4", new OutboundHandlerB());
        channel.pipeline().addLast("name5", new InOutboundHandlerX());
    }
});

上述代码表示服务在收到一个SocketChannel的时候，通过initChannel()来对其进行设置，这里就是获取其管道并向其中添加了一些ChannelHander，而添加的顺序也就定义了在收到读/写事件时调用handler处理的顺序。要注意的是，当处理输入事件时，输出事件处理器是不会发生作用的，反之亦然。另外，输入处理器的调用顺序是正序的，而输出处理的调用则相反。

2.2. ChannelHandlerContext

管道ChannelPipeline中负责维护ChannelHander的顺序，最简单的方式是直接丢到一个List中便可，但这里其实是通过链表的形式，首先将其包装成一个ChannelHandlerContext

io.netty.channel.DefaultChannelPipeline

@Override
public ChannelPipeline addLast(EventExecutorGroup group, final String name, ChannelHandler handler) {
    synchronized (this) {
        checkDuplicateName(name); // 每种类型的handler实例只允许添加一次
        AbstractChannelHandlerContext newCtx = new DefaultChannelHandlerContext(this, group, name, handler);
        addLast0(name, newCtx);
    }
    return this;
}

ChannelHandlerContext中会记住前后节点，包装一层节点的另一个好处是在调用Handler处理的前后还可以做一些额外代理操作

io.netty.channel.AbstractChannelHandlerContext

abstract class AbstractChannelHandlerContext extends DefaultAttributeMap
        implements ChannelHandlerContext, ResourceLeakHint {

    volatile AbstractChannelHandlerContext next; // 上一个节点
    volatile AbstractChannelHandlerContext prev; // 下一个节点

    // ... ...
}

DefaultChannelPipeline中会记住链表的哨兵节点，并负责对链表进行维护

io.netty.channel.DefaultChannelPipeline

public class DefaultChannelPipeline implements ChannelPipeline {

    // ... ...

    final AbstractChannelHandlerContext head; // 链表头节点
    final AbstractChannelHandlerContext tail; // 链表尾节点

    // ... ...

    private void addLast0(AbstractChannelHandlerContext newCtx) {
        AbstractChannelHandlerContext prev = tail.prev;
        newCtx.prev = prev;
        newCtx.next = tail;
        prev.next = newCtx;
        tail.prev = newCtx;
    }
}

ChannelHander、ChannelPipeline、ChannelHandlerContext的调用过程：

以输入事件为例，可以看到ChannelInboundHandler中定义了9个事件处理

io.netty.channel.ChannelInboundHandler

public interface ChannelInboundHandler extends ChannelHandler {
    void channelRegistered(ChannelHandlerContext ctx) throws Exception;
    void channelUnregistered(ChannelHandlerContext ctx) throws Exception;
    void channelActive(ChannelHandlerContext ctx) throws Exception;
    void channelInactive(ChannelHandlerContext ctx) throws Exception;
    void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception;
    void channelReadComplete(ChannelHandlerContext ctx) throws Exception;
    void userEventTriggered(ChannelHandlerContext ctx, Object evt) throws Exception;
    void channelWritabilityChanged(ChannelHandlerContext ctx) throws Exception;
    void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception;
}

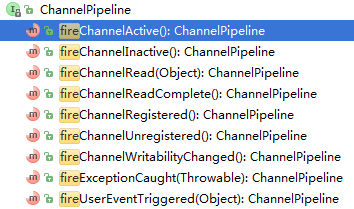

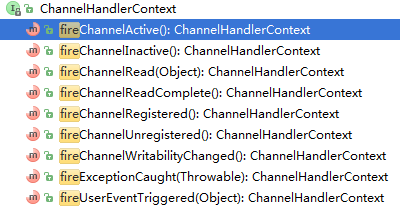

然后在ChannelPipeline和ChannelHandlerContext中，也可以看到与之对应的9个以fire开头的方法

很明显这是一个责任链模式的应用，即首先ChannelPipeline某个事件被调用，然后它依次调用链表中ChannelHandlerContext对应的事件，进而再调用ChannelHander对应的事件，直至整个链表调用完为止。

下面看下具体事件被调用的时机：

• fireChannelRegistered()在注册时调用，如果通道激活了并且是首次注册则调用fireChannelActive()

io.netty.channel.AbstractChannel#AbstractUnsafe

private void register0(ChannelPromise promise) {
    try {
        // ... ...
        boolean firstRegistration = neverRegistered; // channel是否首次注册

        // ... ...
        pipeline.fireChannelRegistered(); // 回调 ChannelRegistered
        if (isActive()) { // 对客户端就是连接成功了isConnected()，服务端则是地址绑定成功了isBound()
            if (firstRegistration) {
                pipeline.fireChannelActive(); // 只在首次注册时回调事件ChannelActive
            } else if (config().isAutoRead()) {
                beginRead();
            }
        }
    } catch (Throwable t) {
        // ... ...
    }
}

• 类似的，fireChannelInactive()、fireChannelUnregistered()则在取消注册时进行调用

• fireChannelRead(Object msg)和fireChannelReadComplete()在数据需要读取时被触发

io.netty.channel.nio.AbstractNioByteChannel#NioByteUnsafe

@Override
public void read() {
    // ... ...
    try {
        int totalReadAmount = 0;
        boolean readPendingReset = false;
        do {
            // ... ...
            pipeline.fireChannelRead(byteBuf); //有数据要读取，调用fireChannelRead
            // ... ...
        } while (++ messages < maxMessagesPerRead);

        pipeline.fireChannelReadComplete(); //数据读取完成，调用fireChannelReadComplete()
        // ... ...
    } catch (Throwable t) {
        handleReadException(pipeline, byteBuf, t, close);
    } finally {
        // ... ...
    }
}

• fireExceptionCaught()在读取数据出错时被调用

io.netty.channel.nio.AbstractNioByteChannel#NioByteUnsafe

private void handleReadException(ChannelPipeline pipeline, ByteBuf byteBuf, Throwable cause, boolean close) {
    // ... ...
    pipeline.fireExceptionCaught(cause); // 调用fireExceptionCaught
    if (close || cause instanceof IOException) {
        closeOnRead(pipeline);
    }
}

• fireUserEventTriggered(Object event)当正在读取数据时，如果连接关闭，则调用此方法

上述异常处理时，会判断异常类型是否是IOException，或者连接是否关闭。如果是，则调用closeOnRead方法，这个方法内部会调用fireUserEventTriggered(Object event)

io.netty.channel.nio.AbstractNioByteChannel#NioByteUnsafe

private void closeOnRead(ChannelPipeline pipeline) {
    SelectionKey key = selectionKey();
    setInputShutdown();
    if (isOpen()) {
        if (Boolean.TRUE.equals(config().getOption(ChannelOption.ALLOW_HALF_CLOSURE))) {
            key.interestOps(key.interestOps() & ~readInterestOp);
            pipeline.fireUserEventTriggered(ChannelInputShutdownEvent.INSTANCE); // 调用fireUserEventTriggered方法
        } else {
            close(voidPromise());
        }
    }
}

• fireChannelWritabilityChanged()当有数据需要输出的时候被调用

io.netty.channel.ChannelOutboundBuffer

void incrementPendingOutboundBytes(int size) {
    // ... ...
    long newWriteBufferSize = TOTAL_PENDING_SIZE_UPDATER.addAndGet(this, size);
    if (newWriteBufferSize > channel.config().getWriteBufferHighWaterMark()) {
        if (WRITABLE_UPDATER.compareAndSet(this, 1, 0)) {
            channel.pipeline().fireChannelWritabilityChanged(); // 需要输出数据，调用fireChannelWritabilityChanged()
        }
    }
}

参考：

1. http://www.tianshouzhi.com/api/tutorials/netty/338
2. http://www.tianshouzhi.com/api/tutorials/netty/339
3. http://www.tianshouzhi.com/api/tutorials/netty/340

Netty NioEventLoopGroup Http调用工具spring-feign 使用文档

Netty
